日本乱中文字幕系列-日本伦理黄色大片在线观看网站-日本伦理片网站-日本伦理网站-韩国三级视频网站-韩国三级视频在线观看

        閥控電池是根據氧循環原理，采用有效措施防止電池內溶液消失而制成的。電池在充放電過程均處于密封狀態，正常在浮充電壓條件下充電，不僅充電電壓低，而且浮充后期的電流將呈現指數形式下降。這時的氧復合率幾乎是 100％，沒有盈余的氣體析出。為避免均充電時水的損失，所選擇的均充電壓應盡量低一些，并且使兩階段充電方式中的定電流充電時間與定電壓充電時間之和盡可能短一些，以盡快由均充轉入浮充。

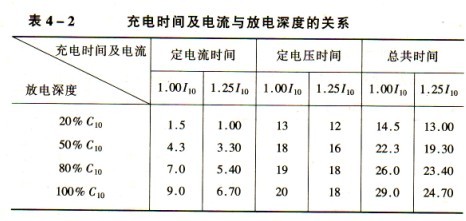

       在充電過程中，電池電流在充電前期恒定不變(根據放電深度不一樣，時間有所不同，如1．0I10時，放電深度為 100％Cl0，時間為9h；1．25I10時，同樣放電深度為l00％，時間為7h)，即保持電流l．0I10。蓄電池的端電壓逐漸上升至2．35V／個之后，充電電壓恒定不變。此時充電電流按指數規律迅速衰減，在10～20h內電流衰減速率變慢，充電結束前幾小時起，電流不再改變。從圖4—3可看出，充電電流提高時，充電時間可以縮短，而整個充電結束時問相差不多，見表4—2。

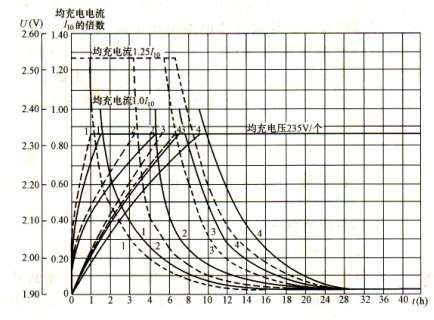

　　圖4-3 閥控電池不同均充電流在2．35V／個均充電壓時的充電特性(25℃)曲線 　　1一放電深度20％Cl0；2放電深度50％cl0；3一放電深度80％Cl0；4一放電深度100％Cl0；細實線一充電電流l Ol。；細虛線 充電電流1．25，l0；粗實線一電壓曲線；細實線一電流曲線

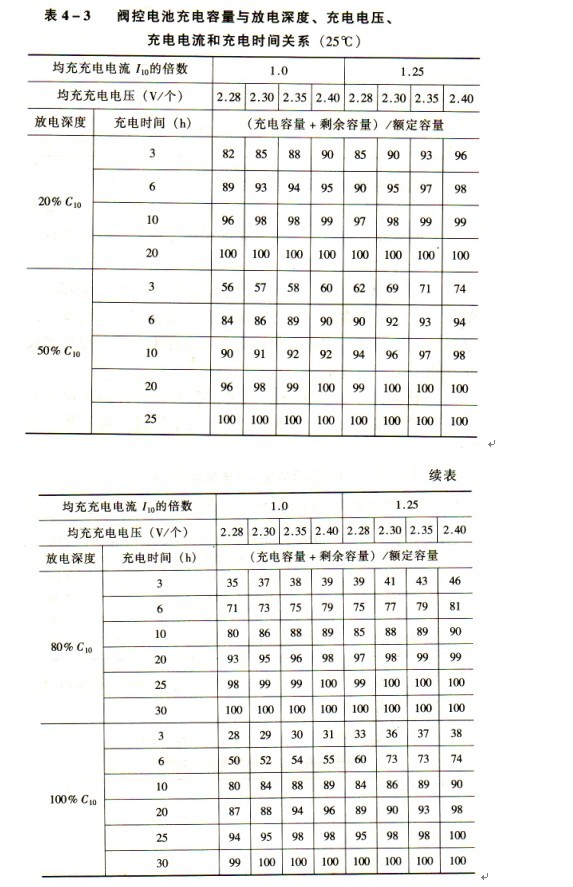

閥控電池的充電容量與放電深度、充電電壓、充電電流和時間的關系見表4—3。表4—3 閥控電池充電容量與放電深度、充電電壓、充電電流和充電時間關系(25℃)
