閥控電池直流系統的基本接線方式有單母線和單母線分段兩種。通常采用的有以下六種。

　　(1)方案一：單母線接線，見圖2-1。特點：接線簡單、可靠，充電裝置和蓄電池接在同一母線上。母線上只裝設一套絕緣監察和電壓監視裝置(經切換開關接入)。充電裝置模塊采用Ⅳ+1(Ⅳ為模塊計算數)。適用范圍：適用于小容量發電廠和110kV及以下不重要的變電所。只設一組蓄電池、一套充電裝置。


(2)方案二：單母線分段(一組蓄電池，一套充電裝置)接線，見圖2-2。特點：接線可靠、簡單，蓄電池和充電裝置分別接于一段母線，正常運行時分段開關合閘，蓄電池與充電裝置并聯工作，可靠性高。當接有蓄電池的母線停電，蓄電池退出

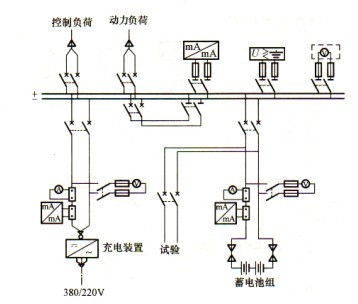

　　圖2-1單母線接線直流系統此時帶充電裝置的一段母線仍可工作。但對一般負荷短時供電是可以的，對沖擊負荷則不允許。當接有充電裝置的母線停電時，由蓄電池對另一段母線仍可保證對負荷的供電，此時蓄電池得不到浮充電，處于放電狀態，時間不允許過長。兩組母線共用一套絕緣監察和電壓監視裝置。充電裝置模塊采用Ⅳ+1。適用范圍：小容量發電廠和llOkV及以下較重要的變電所及220kV終端變電所。

　　(3)方案三：單母線分段(一組蓄電池，兩套充電裝置)接線，見圖2-3。特點：接線可靠、靈活，一組蓄電池經兩個空氣斷路器分別接到兩段母線上。兩套相同容量的充電裝置接在不同

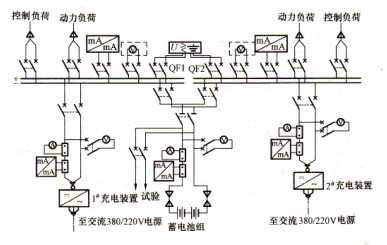

　　圖2-2單母線分段接線(一組蓄電池，一套充電裝置)直流系統母線上。充電裝置模塊為Ⅳ。任何一段母線和一套充電裝置停運，均不會影響對直流負荷供電。雙回路供電的直流負荷接在不同母線上。絕緣監察與電壓監視裝置為兩段母線共用一套[經切換開關(圖中未畫出)接入]。適用范圍：中小容量發電廠和220kV及以下較重要的變電所。

　　(4)方案四：單母線分段(兩組蓄電池，兩套充電裝置)接線，見圖2-4。特點：接線可靠、靈活，每段母線各設一組蓄電池和一套充電裝置，分段開關正常斷開，兩段母線分列運行。因重要負荷由兩段母線分別供電，保證任一段母線停運均不會使

　　圖2-3單母線分段接線(一組蓄電池，兩套充電裝置)直流系統負荷停電。每段母線獨立設一套絕緣監察裝置和電壓監視裝置。適用范圍：中小容量發電廠和220kV及以下較重要變電所。

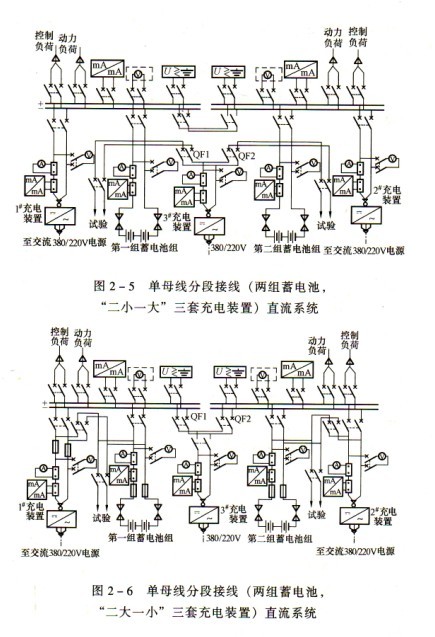

　　(5)方案五：單母線分段[兩組蓄電池，二小(1﹟2﹟充電裝置)一大(3﹟充電裝置)三套充電裝置，也可三套同容量]接線，見圖2-5。特點：接線可靠、操作方便靈活。每段母線設一組蓄電池和一套充電裝置，另設一套公用充電裝置，可用于任一組蓄電池充電。公用充電裝置是分別經空氣斷路器QFl、QF2接到任一組蓄電池回路，充電裝置為二小(工作充電裝置)一大(公用充電裝置)，即小的充電裝置按浮充電要求設計小容量，大的充電裝置按均衡充電要求設計大容量。每段母

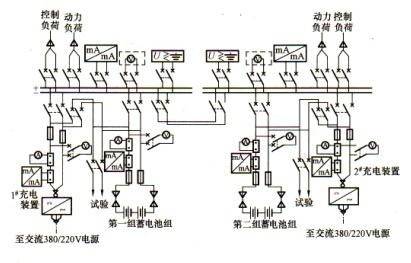

　　圖2-4單母線分段接線(兩組蓄電池兩套充電裝置)直流系統注：充電裝置和蓄電池出1：3由制造廠提供熔斷器，一般可取消。線設一套絕緣監察裝置和電壓監視裝置。充電裝置模塊二小為Ⅳ，一大為Ⅳ+1，同容量時為Ⅳ。適用范圍：大容量發電廠和500kV及以下重要變電所。

　　(6)方案六：單母線分段[兩組蓄電池，二大(1 ＃、3＃充電裝置)一小(2＃充電裝置)三套充電裝置，也可三　套同容量]接線，見圖2-6。特點：接線可靠、操作方便靈活，接線與圖2-5相似。不同處是充電裝置，其中兩套大容量充電裝置(按均衡充電要求設計)分別與蓄電池并接接入一段母線，一套小容量充電裝置(按浮充電要求設計)，經兩個空氣斷路器QFl、QF2分別接入各段母線上。每段母線設一套絕緣監察裝置和電壓

監視裝置，充電裝置模塊二大為N，一小為Ⅳ+1。同容量時為Ⅳ。適用范圍：大容量發電廠和500kV及以下重要變電所。
